STM32归档（上）
个人学习笔记，将对知识点进行概述，主要学习请参考B站江科大的视频。或者STM32手册。
GPIO
GPIO简介
•GPIO（General Purpose Input Output）通用输入输出口
•可配置为8种输入输出模式
•引脚电平：0V~3.3V，部分引脚可容忍5V
•输出模式下可控制端口输出高低电平，用以驱动LED、控制蜂鸣器、模拟通信协议输出时序等
•输入模式下可读取端口的高低电平或电压，用于读取按键输入、外接模块电平信号输入、ADC电压采集、模拟通信协议接收数据等
GPIO基本结构
所有GPIO都挂载在APB2总线上。PA0~PB15为GPIO外设引脚
寄存器是一段特殊的存储器，内核可以通过APB2总线对寄存器进行读写，以完成输出电平和读取电平的功能，但只有低16位才有对应端口。
驱动器负责增大驱动能力。
GPIO位结构
GPIO模式
推挽输出的高低电平均有较强的驱动能力。
浮空/上拉/下拉输入
在输入模式下，出入驱动器断开。
模拟输入
使用ADC的专用配置。输入和输出驱动器都断开无效，信号从引脚后，直接进入片上外设。
开漏/推挽输出
一个端口可以有多个输入，但只能有一个输出。通过输出驱动器的MOS管，可以控制输出为推挽或开漏模式。
复用开漏/推挽输出
输出控制由片上外设控制，输入时，片上外设和输入驱动器都有效。
外设GPIO配置
示例程序
流水灯
#include "stm32f10x.h" // Device header
#include "Delay.h" // 延时函数
int main(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启APB2时钟
GPIO_InitTypeDef GPIO_InitStructure; //为结构体命名
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //设为GPIO为推挽输出模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All; //所有引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //输出速度
GPIO_Init(GPIOA, &GPIO_InitStructure);
while (1)
{
GPIO_Write(GPIOA, ~0x0001); //0000 0000 0000 0001 //一次写入16个端口，控制GPIO
Delay_ms(100);
GPIO_Write(GPIOA, ~0x0002); //0000 0000 0000 0010
Delay_ms(100);
GPIO_Write(GPIOA, ~0x0004); //0000 0000 0000 0100
Delay_ms(100);
GPIO_Write(GPIOA, ~0x0008); //0000 0000 0000 1000
Delay_ms(100);
GPIO_Write(GPIOA, ~0x0010); //0000 0000 0001 0000
Delay_ms(100);
GPIO_Write(GPIOA, ~0x0020); //0000 0000 0010 0000
Delay_ms(100);
GPIO_Write(GPIOA, ~0x0040); //0000 0000 0100 0000
Delay_ms(100);
GPIO_Write(GPIOA, ~0x0080); //0000 0000 1000 0000
Delay_ms(100);
}
}
LED闪烁
#include "stm32f10x.h" // Device header
#include "Delay.h" //延时函数
int main(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启时钟
GPIO_InitTypeDef GPIO_InitStructure; //结构体，初始化GPIO
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //初始化的引脚为GPIOA的pin0
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //运行速度
GPIO_Init(GPIOA, &GPIO_InitStructure);
while (1)
{
GPIO_ResetBits(GPIOA, GPIO_Pin_0); //把pin0置为低电平
Delay_ms(500);
GPIO_SetBits(GPIOA, GPIO_Pin_0); //把pin0置为高电平
Delay_ms(500);
GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);
Delay_ms(500);
GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);
Delay_ms(500);
GPIO_WriteBit(GPIOA, GPIO_Pin_0, (BitAction)0);
Delay_ms(500);
GPIO_WriteBit(GPIOA, GPIO_Pin_0, (BitAction)1);
Delay_ms(500);
}
}
NVIC
中断系统
中断： 在主程序运行过程中，出现了特定的中断触发条件（中断源），使得CPU暂停当前正在运行的程序，转而去处理中断程序，处理完成后又返回原来被暂停的位置继续运行
中断优先级： 当有多个中断源同时申请中断时，CPU会根据中断源的轻重缓急进行裁决，优先响应更加紧急的中断源
中断嵌套： 当一个中断程序正在运行时，又有新的更高优先级的中断源申请中断，CPU再次暂停当前中断程序，转而去处理新的中断程序，处理完成后依次进行返回
中断执行流程
程序由硬件电路自动跳转到中断程序中
STM32中断
•68个可屏蔽中断通道，包含EXTI、TIM、ADC、USART、SPI、I2C、RTC等多个外设
•使用NVIC统一管理中断，每个中断通道都拥有16个可编程的优先等级，可对优先级进行分组，进一步设置抢占优先级和响应优先级。
内核中断：
NVIC的基本结构
一个外设可能占用多个中断通道
NVIC优先级分组
•NVIC的中断优先级由优先级寄存器的4位（0~15）决定，这4位可以进行切分，分为高n位的抢占优先级和低4-n位的响应优先级
•抢占优先级高的可以中断嵌套，响应优先级高的可以优先排队，抢占优先级和响应优先级均相同的按中断号排队
EXTI外部中断
EXTI简介
•EXTI（Extern Interrupt）外部中断
•EXTI可以监测指定GPIO口的电平信号，当其指定的GPIO口产生电平变化时，EXTI将立即向NVIC发出中断申请，经过NVIC裁决后即可中断CPU主程序，使CPU执行EXTI对应的中断程序
•支持的触发方式：上升沿/下降沿/双边沿/软件触发
•支持的GPIO口：所有GPIO口，但相同的Pin不能同时触发中断。（PA1和PB1不能同时用）
•通道数：16个GPIO_Pin，外加PVD输出、RTC闹钟、USB唤醒、以太网唤醒
•触发响应方式：中断响应/事件响应
中断响应：让CPU执行中断函数
事件响应：当外部中断检测到引脚变化时，中断信号就不会通向CPU了，而是通到其它外设，用来触发其它外设的操作（ADC,DMA）属于外设之间的联合工作。
EXTI的基本结构
AFIO复用IO口
•AFIO主要用于引脚复用功能的选择和重定义
•在STM32中，AFIO主要完成两个任务：复用功能引脚重映射、中断引脚选择
EXTI框图
示例程序
配置过程：
1. 配置RCC,把涉及的外设时钟都打开GPIO,AFIO，（无需：NVIC,EXTI）
2. 配置GPIO，选择端口为输入模式
3. 配置AFIO，选择所需的GPIO链接EXTI。
4. 配置EXTI，选择触发方式和响应方式。（一般为边沿触发，中断响应）
5. 配置NVIC，选择合适的优先级。
最后，通过NVIC，外部中断信号进入CPU。
对射式红外传感器计次
挡光片在对射式红外传感器中间经过时，D0输出电平跳变，触发PB14号IO口的中断。
代码
#include "stm32f10x.h" // Device header
uint16_t CountSensor_Count;
void CountSensor_Init(void)
{
//开启相关时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
//利用结构体配置GPIO
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
//选择中断线
GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource14);
//利用结构体配置EXTI
EXTI_InitTypeDef EXTI_InitStructure;
EXTI_InitStructure.EXTI_Line = EXTI_Line14;
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
EXTI_Init(&EXTI_InitStructure);
//利用结构体配置NVIC
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_Init(&NVIC_InitStructure);
}
uint16_t CountSensor_Get(void)
{
return CountSensor_Count;
}
void EXTI15_10_IRQHandler(void) //中断函数，函数名不可自定义
{
if (EXTI_GetITStatus(EXTI_Line14) == SET)
{
/*如果出现数据乱跳的现象，可再次判断引脚电平，以避免抖动*/
if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14) == 0)
{
CountSensor_Count ++;
}
EXTI_ClearITPendingBit(EXTI_Line14);
}
}
螺旋编码器可用于测量位置，速度或旋转方向，当其旋转轴旋转时，其输出端额可以输出与旋转速度和方向对应的方波信号，读取方波信号的频率和相位信息即可得知旋转轴的速度与方向。
默认无旋转时，此时上拉为高电平，并输出到A端口，当旋转时内部触电导通，此时因为连接GND，A端口就为低电平。
旋转轴旋转时，此时两触点以相位相差90度的方式交替导通。
示例连接图：
主函数
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"
#include "Encoder.h"
int16_t Num;
int main(void)
{
OLED_Init(); //初始化OLED屏幕
Encoder_Init();
OLED_ShowString(1, 1, "Num:"); //OLED显示函数
while (1)
{
Num += Encoder_Get();
OLED_ShowSignedNum(1, 5, Num, 5);
}
}
Encoder.c
#include "stm32f10x.h" // Device header
int16_t Encoder_Count;
//初始化，配置相关IO口，中断。
void Encoder_Init(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource0);
GP_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource1);
EXTI_InitTypeDef EXTI_InitStructure;
EXTI_InitStructure.EXTI_Line = EXTI_Line0 | EXTI_Line1;
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
EXTI_Init(&EXTI_InitStructure);
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_Init(&NVIC_InitStructure);
NVIC_InitStructure.NVIC_IRQChannel = EXTI1_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
NVIC_Init(&NVIC_InitStructure);
}
//放回count的变化值
int16_t Encoder_Get(void)
{
int16_t Temp;
Temp = Encoder_Count;
Encoder_Count = 0;
return Temp;
}
//中断程序，执行计数
void EXTI0_IRQHandler(void)
{
if (EXTI_GetITStatus(EXTI_Line0) == SET)
{
/*如果出现数据乱跳的现象，可再次判断引脚电平，以避免抖动*/
if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0)
{
if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)
{
Encoder_Count --;
}
}
EXTI_ClearITPendingBit(EXTI_Line0);
}
}
void EXTI1_IRQHandler(void)
{
if (EXTI_GetITStatus(EXTI_Line1) == SET)
{
/*如果出现数据乱跳的现象，可再次判断引脚电平，以避免抖动*/
if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)
{
if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0)
{
Encoder_Count ++;
}
}
EXTI_ClearITPendingBit(EXTI_Line1);
}
}
定时器
TIM简介
•TIM（Timer）定时器
•定时器可以对输入的时钟进行计数，并在计数值达到设定值时触发中断
•16位计数器、预分频器、自动重装寄存器的时基单元，在72MHz计数时钟下可以实现最大59.65s的定时
•不仅具备基本的定时中断功能，而且还包含内外时钟源选择、输入捕获、输出比较、编码器接口、主从触发模式等多种功能
•根据复杂度和应用场景分为了高级定时器、通用定时器、基本定时器三种类型
应用：利用输出比较功能，可以产生PWM波形，驱动电机。输入捕获功能，可以实现测量方波频率。定时器的编码器接口，也可以更方便的读取正交编码器的输出波形。
定时器类型
高级定时器可用于三相无刷电机。
STM32F103C8T6定时器资源：TIM1、TIM2、TIM3、TIM4。
基本定时器
基本定时器一般是连接到内部时钟（72MHz），经过预分频器进行分频。比如：预分频器写0就是不分频或者（1分频），输出频率=输入频率=72M，写1就是二分频，输出=输入/2=36M，以此类推。这个预分频器是16位，最大值可填65535，也就是65536分频。分频后计数器（16位）会不断自增，通过自动重装寄存器（16位）可以控制计数时间。当计数=自动重装值，计数清零，输出中断。
主从模式触发ADC
能让内部的硬件在不受程序的控制下实现自动运行。
通用定时器
高级定时器
定时器结构详解
定时中断基本结构图
预分频器时序
•计数器计数频率：CK_CNT = CK_PSC / (PSC + 1)
计数器时序
•计数器溢出频率：CK_CNT_OV = CK_CNT / (ARR + 1)= CK_PSC / (PSC + 1) / (ARR + 1)
计数器无预装时序
计数器有预装时序
如果引入影子寄存器，当自动加载寄存器的值更改后，当前计数周期结束后，才会更改自动加载寄存器的值。实际上为了同步，让值的变化和事件的更新同步发生，防止运行途中由于更改所造成的错误。
比如：原本计时50秒，闹钟响起。计时到45秒时，改为计时到30秒响起闹钟。那么则是45->60->0->30，闹钟才会想起。引入影子寄存器后，则是45->50，响起闹钟，下一个周期：0->30再响起一次闹钟。
RCC时钟树
STM32用来产生和配置时钟.并吧配置好的时钟发送到各个外设系统。SystemInit就是用来配置时钟树的。
左边是产生时钟电路，右边则是分配电路。两个高速时钟是为系统提供时钟的。一般外部晶振比内部稳定，所以一般使用外部晶振。
SystemInit配置时钟过程：先开启内部8Mhz晶振作为系统时钟，再开启外部时钟（一般为8M），经过倍频且稳定后变为72M，再代替原来内部的8M作为系统时钟。所以，如果外部时钟出了问题，则切换为内部时钟。8M和72M相比，大概慢了10倍。
示例程序
配置过程（内部时钟为例）：
1. RCC开启时钟，此时基准时钟和整个外设的工作时钟都被打开。
2. 选择时基单元的时钟源（内部时钟模式）
3. 配置时基单元
4. 配置输出中断控制，允许更新中断输出到NVIC
5. 配置NVIC，打开中断通道，并分配优先级
定时器中断（内部时钟）：
main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"
uint16_t Num;
int main(void)
{
OLED_Init();
Timer_Init();
//
OLED_ShowString(1, 1, "Num:");
while (1)
{
OLED_ShowNum(1, 5, Num, 5); // 在OLED屏幕上显示变量Num的值，位于第1行第5列，总宽度为5个字符
}
}
//
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
Num++; // 每次定时器2的更新中断触发时，增加Num的值
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除定时器2的更新中断标志位，准备下一次触发
}
}
Timer.c
#include "stm32f10x.h" // 包含STM32库的头文件
void Timer_Init(void)
{
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); // 启用TIM2的时钟
TIM_InternalClockConfig(TIM2); // 配置TIM2的时钟源为内部时钟
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure; //结构体
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1; // 不分频
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; // 向上计数模式
TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1; // ARR自动重装载寄存器的值，决定了计数器溢出的时间间隔
TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1; // PSC预分频器的值，决定了计数器的时钟频率
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0; //重复计数器的值（只有高级定时器才有）
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure); // 初始化TIM2的时间基准单元
TIM_ClearFlag(TIM2, TIM_FLAG_Update); // 清除TIM2的更新标志位
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE); // 启用TIM2的更新中断
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); // 配置NVIC的优先级分组为组2
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn; // 配置中断通道为TIM2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; // 启用中断通道
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; // 配置抢占优先级为2
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; // 配置子优先级为1
NVIC_Init(&NVIC_InitStructure); // 初始化NVIC
TIM_Cmd(TIM2, ENABLE); // 启用TIM2定时器
}
/*
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
// 在这里添加处理TIM2更新中断的代码
// 可以在此处执行你的特定任务或操作
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除TIM2的更新中断标志位
}
}
*/
Timer.h
#ifndef __TIMER_H
#define __TIMER_H
//
void Timer_Init(void);
//
#endif
定时器外部时钟
使用对射式红外传感器来模拟外部时钟。
main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"
//
uint16_t Num;
//
int main(void)
{
OLED_Init();
Timer_Init();
OLED_ShowString(1, 1, "Num:");
OLED_ShowString(2, 1, "CNT:");
while (1)
{
OLED_ShowNum(1, 5, Num, 5);
OLED_ShowNum(2, 5, Timer_GetCounter(), 5);
}
}
//
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
Num++; // 每次定时器2的更新中断触发时，增加Num的值
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除定时器2的更新中断标志位，准备下一次触发
}
}
Timer.c
#include "stm32f10x.h"
//
void Timer_Init(void)
{
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); // 启用TIM2的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); // 启用GPIOA的时钟
//
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 配置GPIOA的引脚模式为上拉输入模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; // 配置GPIOA的引脚为引脚0
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 配置GPIOA的引脚速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure); // 初始化GPIOA
// 配置TIM2的外部时钟源模式
TIM_ETRClockMode2Config(TIM2, TIM_ExtTRGPSC_OFF, TIM_ExtTRGPolarity_NonInverted, 0x0F);
//结构体配置
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1; // 不分频
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; // 向上计数模式
TIM_TimeBaseInitStructure.TIM_Period = 10-1; // 自动重装载寄存器的值，决定了计数器溢出的时间间隔
TIM_TimeBaseInitStructure.TIM_Prescaler = 1-1; // 预分频器的值，决定了计数器的时钟频率
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure); // 初始化TIM2的时间基准单元
//
TIM_ClearFlag(TIM2, TIM_FLAG_Update); // 清除TIM2的更新标志位
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE); // 启用TIM2的更新中断
//
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); // 配置NVIC的优先级分组为组2
//
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn; // 配置中断通道为TIM2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; // 启用中断通道
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; // 配置抢占优先级为2
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; // 配置响应优先级为1
NVIC_Init(&NVIC_InitStructure); // 初始化NVIC
//
TIM_Cmd(TIM2, ENABLE); // 使能TIM2定时器
}
//
uint16_t Timer_GetCounter(void)
{
return TIM_GetCounter(TIM2); // 获取TIM2计数器的当前值
}
/*
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
// 在这里添加处理TIM2更新中断的代码
// 可以在此处执行你的特定任务或操作
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除TIM2的更新中断标志位
}
}
*/
Timer.h
#ifndef __TIMER_H
#define __TIMER_H
//
void Timer_Init(void);
uint16_t Timer_GetCounter(void);
//
#endif
PWM
PWM简介
• PWM（Pulse Width Modulation）脉冲宽度调制
• 在具有惯性的系统中，可以通过对一系列脉冲的宽度进行调制，来等效地获得所需要的模拟参量，常应用于电机控速等领域
• PWM参数：
频率 = 1 / TS 占空比 = TON / TS 分辨率 = 占空比变化步距
简单说，Ts代表一个高低电平变换周期的时间，占空比决定PWM等效出来的模拟电压的大小，分辨率则可以理解为变化的精细，比如：1% → 2%，分辨率为1%。1.1% → 1.2%，分辨率为0.1%
PWM需要用到输出比较，所以先介绍一下stm32的输出比较功能。
输出比较简介
• OC（Output Compare）输出比较
• IC（Input Capture） 输入捕获
• CC（Capture/Compare）输出比较和输入捕获
• 输出比较可以通过比较CNT与CCR寄存器值的关系，来对输出电平进行置1、置0或翻转的操作，用于输出一定频率和占空比的PWM波形
• 每个高级定时器和通用定时器都拥有4个输出比较通道
• 高级定时器的前3个通道额外拥有死区生成和互补输出的功能
输出比较通道(高级)
输出比较通道(通用)
比较CNT（计数器）和CCR（捕获比较寄存器）的值，会改变oc1ref（ref：参考信号）的输出电平。（信号可映射至主模式控制器。）输出经过极性选择（是否翻转电平，0为不翻转），最后输出。
输出比较模式
PWM基本结构
参数计算：
• PWM频率： Freq = CK_PSC / (PSC + 1) / (ARR + 1)
• PWM占空比： Duty = CCR / (ARR + 1)
• PWM分辨率： Reso = 1 / (ARR + 1)
示例程序
配置PWM初始化程序的一般步骤
1. 开启TIM外设和GPIO外设的时钟。
2. 配置时基单元。
3. 配置输出比较单元。CCR的值，输出比较模式，极性选择，输出使能
4. 配置GPIO，PWM对应的GPIO，配置为复用推挽输出
5. 运行控制
PWM驱动LED呼吸灯
main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"
//
uint8_t i;
//
int main(void)
{
OLED_Init();
PWM_Init();
//
while (1)
{
// 增加PWM占空比从0到100，使亮度逐渐增大
for (i = 0; i <= 100; i++)
{
PWM_SetCompare1(i); // 设置PWM通道1的占空比
Delay_ms(10);
}
// 降低PWM占空比从100到0，使亮度逐渐减少
for (i = 0; i <= 100; i++)
{
PWM_SetCompare1(100 - i); // 设置PWM通道1的占空比
Delay_ms(10);
}
}
}
PWM.c
#include "stm32f10x.h"
void PWM_Init(void)
{
// 启用TIM2时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
// 启用GPIOA时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 配置TIM2通道1的GPIO引脚
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; // 配置的GPIO引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 配置TIM2为内部时钟
TIM_InternalClockConfig(TIM2);
// 配置TIM2的时基
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInitStructure.TIM_Period = 100 - 1; // ARR
TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1; // PSC
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);
// 配置TIM2通道1为PWM输出
TIM_OCInitTypeDef TIM_OCInitStructure;
TIM_OCStructInit(&TIM_OCInitStructure);
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
TIM_OCInitStructure.TIM_Pulse = 0; // CCR
TIM_OC1Init(TIM2, &TIM_OCInitStructure);
// 启用TIM2
TIM_Cmd(TIM2, ENABLE);
}
void PWM_SetCompare1(uint16_t Compare)
{
// 设置TIM2通道1的比较值
TIM_SetCompare1(TIM2, Compare);
}
PWM.h
#ifndef __PWM_H
#define __PWM_H
//
void PWM_Init(void);
void PWM_SetCompare1(uint16_t Compare);
//
#endif
PWM驱动舵机
• 舵机是一种根据输入PWM信号占空比来控制输出角度的装置
• 输入PWM信号要求：周期为20ms，高电平宽度为0.5ms~2.5ms
main.c
#include "stm32f10x.h"
#include "Delay.h" //延时
#include "OLED.h"
#include "Servo.h"
#include "Key.h" //按键
// 全局变量声明
uint8_t KeyNum;
float Angle;
int main(void)
{
// 初始化OLED显示屏、舵机和按键
OLED_Init();
Servo_Init();
Key_Init();
OLED_ShowString(1, 1, "Angle:");
while (1)
{
// 获取按键状态
KeyNum = Key_GetNum();
// 如果按键被按下
if (KeyNum == 1)
{
Angle += 30; // 增加角度值
if (Angle > 180)
{
Angle = 0; // 限制在0到180度之间
}
}
// 设置舵机的角度
Servo_SetAngle(Angle);
// 在OLED上显示当前角度
OLED_ShowNum(1, 7, Angle, 3);
}
}
Servo.c
#include "stm32f10x.h" // Device header
#include "PWM.h"
//初始化，和示例一的PWM初始化一致
void Servo_Init(void)
{
PWM_Init();
}
//设置PWM脉冲宽度，并且与角度用公式转换，便于写入和理解
void Servo_SetAngle(float Angle)
{
PWM_SetCompare2(Angle / 180 * 2000 + 500);
}
输入捕获
输入捕获简介
• IC（Input Capture）输入捕获
• 输入捕获模式下，当通道输入引脚出现指定电平跳变时，当前CNT的值将被锁存到CCR中，可用于测量PWM波形的频率、占空比、脉冲间隔、电平持续时间等参数
• 每个高级定时器和通用定时器都拥有4个输入捕获通道
• 可配置为PWMI模式，同时测量频率和占空比
• 可配合主从触发模式，实现硬件全自动测量
频率测量
输入捕获通道
滤波器控制滤波参数，边沿检测器可以捕获信号的上升沿，如果将信号映射至从模式控制器，则可以再捕获之后自动完成CNT的清零工作。
主从触发模式
将定时器的内部信号，映射到TRGO引脚，用于触发其它的外设。选择从模式的触发信号源后，可选择从模式控制自身定时器运行。
输入捕获基本结构
只用了一个通道，所以只能测频率
PWMI基本结构
使用2个通道同时捕获一个引脚，CRR1为一整个周期的计数值，CRR2是高电气期间的计数值。则占空比=CCR2/CCR1
示例程序
一般配置步骤
1.使用RCC开启TIM和GPIO的时钟。
2.初始化GPIO，配置为输入模式，一般为上拉/浮空输入
3.配置时基单元，使CNT计数器在内部时钟的驱动下自增运行
4.配置输入捕获单元（包括滤波器，极性选择，直连通道）
5.选择从模式的触发源，选择TI1FP1。
6.选择从模式的触发动作（Reset，自动清零CNT）
7.调用TIM_cmd()启动定时器计数。
输入捕获模式测频率
使用STM32自身IO口，PA0输出信号，PA6接收并检测频率。
main.c
#include "stm32f10x.h"
// 自定义头文件，相关程序参考文章前置相关
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"
#include "IC.h"
//
int main(void)
{
// 初始化
OLED_Init();
PWM_Init();
IC_Init();
OLED_ShowString(1, 1, "Freq:00000Hz");
// 设置PWM的预分频器和占空比
PWM_SetPrescaler(720 - 1); // Freq = 72M / (PSC + 1) / 100
PWM_SetCompare1(50); // Duty = CCR / 100
while (1)
{
// 获取输入捕获模块测得的频率，并在OLED上显示
OLED_ShowNum(1, 6, IC_GetFreq(), 5);
}
}
IC.c
#include "stm32f10x.h"
// 初始化输入捕获模块
void IC_Init(void)
{
// 启用TIM3时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
// 启用GPIOA时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 配置GPIO，为上拉输入模式
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 配置TIM3为内部时钟
TIM_InternalClockConfig(TIM3);
// 配置TIM3的时基单元
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1; // ARR
TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1; // PSC
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);
// 配置TIM3通道1的输入捕获参数
TIM_ICInitTypeDef TIM_ICInitStructure;
TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;
TIM_ICInitStructure.TIM_ICFilter = 0xF;
TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;
TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;
TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;
TIM_ICInit(TIM3, &TIM_ICInitStructure);
// 配置TIM3触发源和从模式
TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);
TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);
// 启用TIM3
TIM_Cmd(TIM3, ENABLE);
}
// 获取输入捕获模块测得的频率
uint32_t IC_GetFreq(void)
{
return 1000000 / (TIM_GetCapture1(TIM3) + 1);
}
PWMI模式测频率占空比
使用STM32自身IO口，PA0输出信号，PA6接收并检测频率和占空比。
main.c
#include "stm32f10x.h"
//自定义头文件
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"
#include "IC.h"
int main(void)
{
// 初始化
OLED_Init();
PWM_Init();
IC_Init();
// OLED显示信息
OLED_ShowString(1, 1, "Freq:00000Hz");
OLED_ShowString(2, 1, "Duty:00%");
// 设置PWM的预分频器和占空比
PWM_SetPrescaler(720 - 1); // Freq = 72M / (PSC + 1) / 100
PWM_SetCompare1(50); // Duty = CCR / 100
while (1)
{
// 获取输入捕获模块测得的频率和占空比，并在OLED上显示
OLED_ShowNum(1, 6, IC_GetFreq(), 5); // 显示频率
OLED_ShowNum(2, 6, IC_GetDuty(), 2); // 显示占空比
}
}
IC.c
#include "stm32f10x.h" // 包含STM32标准库头文件
// 初始化输入捕获模块
void IC_Init(void)
{
// 启用TIM3时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
// 启用GPIOA时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 配置GPIO为上拉输入
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6; // 配置的GPIO引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 配置TIM3为内部时钟
TIM_InternalClockConfig(TIM3);
// 配置TIM3的时基单元
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1; // ARR
TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1; // PSC
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);
// 配置TIM3通道1的输入捕获参数
TIM_ICInitTypeDef TIM_ICInitStructure;
TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;
TIM_ICInitStructure.TIM_ICFilter = 0xF;
TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;
TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;
TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;
TIM_PWMIConfig(TIM3, &TIM_ICInitStructure); //该函数只需传入一个参数，会自动把剩下的通道初始化为相反的配置，仅适用于通道1和通道2
// 配置TIM3触发源和从模式
TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);
TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);
// 启用TIM3计数器
TIM_Cmd(TIM3, ENABLE);
}
// 获取输入捕获模块测得的频率
uint32_t IC_GetFreq(void)
{
return 1000000 / (TIM_GetCapture1(TIM3) + 1);
}
// 获取输入捕获模块测得的占空比
uint32_t IC_GetDuty(void)
{
return (TIM_GetCapture2(TIM3) + 1) * 100 / (TIM_GetCapture1(TIM3) + 1);
}
编码器接口
编码器接口简介
•Encoder Interface 编码器接口
•编码器接口可接收增量（正交）编码器的信号，根据编码器旋转产生的正交信号脉冲，自动控制CNT自增或自减，从而指示编码器的位置、旋转方向和旋转速度
•每个高级定时器和通用定时器都拥有1个编码器接口
•两个输入引脚借用了输入捕获的通道1和通道2（CH1和CH2引脚）
正交编码器
正交编码器可以输出两个相位相差90°的方波信号。接入stm32，可看成一个带有方向控制的外部时钟。
使用正交信号精度更高，相当于AB相都参与计次，提高计次频率的同时，也可以抗干扰。
编码器接口基本结构
工作模式
实例（均不反相）
实例（TI1反相）
如果接入编码器后，需要调整数据加减的方向，可直接调用极性选择。
示例程序
编码器测速
选择上拉输入或下拉输入时，应参考外部模块的默认输出电平，保持一致。防止电平冲突。
main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"
#include "Encoder.h"
//
int16_t Speed;
//
int main(void)
{
//初始化
OLED_Init();
Timer_Init();
Encoder_Init();
OLED_ShowString(1, 1, "Speed:");
while (1)
{
Speed = Encoder_Get(); // 获取编码器的值并存储在Speed变量中
OLED_ShowSignedNum(1, 7, Speed, 5); // 在OLED上显示Speed的值
}
}
//
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
Speed = Encoder_Get(); // 获取编码器的值并存储在Speed变量中
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除定时器2更新中断标志位
}
}
Encoder.c
#include "stm32f10x.h" // 包含STM32标准库的头文件
void Encoder_Init(void)
{
//开启时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 配置GPIO引脚模式、速度、和上拉输入
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 配置TIM3定时器为编码器模式
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;
TIM_TimeBaseInitStructure.TIM_Prescaler = 1 - 1;
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);
// 配置TIM3的输入捕获通道1和通道2
TIM_ICInitTypeDef TIM_ICInitStructure;
TIM_ICStructInit(&TIM_ICInitStructure);
TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;
TIM_ICInitStructure.TIM_ICFilter = 0xF;
TIM_ICInit(TIM3, &TIM_ICInitStructure);
TIM_ICInitStructure.TIM_Channel = TIM_Channel_2;
TIM_ICInitStructure.TIM_ICFilter = 0xF;
TIM_ICInit(TIM3, &TIM_ICInitStructure);
// 配置编码器接口
TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);
// 启动TIM3定时器
TIM_Cmd(TIM3, ENABLE);
}
//
int16_t Encoder_Get(void)
{
int16_t Temp;
Temp = TIM_GetCounter(TIM3); // 获取TIM3计数器的值
TIM_SetCounter(TIM3, 0); // 清零TIM3计数器的值
return Temp; // 返回获取到的值
}
ADC
ADC简介
• ADC（Analog-Digital Converter）模拟 - 数字转换器
DAC则是数字 - 模拟转换器，一般可用PWM平替DAC输出电机所需电压。DAC则可用于波形生成。
• ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁
• 12位逐次逼近型ADC，1us转换时间
• 输入电压范围：0～3.3V，转换结果范围：0～4095
• 18个输入通道，可测量16个外部和2个内部信号源
• 规则组（常规使用）和注入组（突发事件）两个转换单元
• 模拟看门狗自动监测输入电压范围
• STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道
逐次逼近型ADC
首先在通道选择开关选择一路输入（利用地址锁存和译码选择），再通过比较器进行比较，根据比较结果，改变DAC的值，直到和输入电压近似相等，则DAC的值为相应的数字变量。REF为参考电压。比较时通常用二分法，逐次逼近。
ADC框图
ADC基本结构
触发控制可选择软件触发或者硬件触发。
输入通道
规则组的四种转换模式
单次转换，非扫描模式
将需要转换的通道2写入序列1，触发转换即可，完成后将数据放入寄存器，同时将EOC（标志位）置1。下次转换将再次实行以上步骤。
连续转换，非扫描模式
与单次转换不同，转换结束后将立即开始下一轮转换。即，触发一次，转换会一直进行下去。
单次转换，扫描模式
相较于单次转换，非扫描模式，可填入多个通道进行转换。
连续转换，扫描模式
触发控制
数据对齐
一般使用右对齐，可直接得出结果。也可以使用左对齐，然后裁剪数据分辨率。
转换时间
• AD转换的步骤：采样，保持，量化，编码
• STM32 ADC的总转换时间为：
TCONV = 采样时间 + 12.5个ADC周期
• 例如：当ADCCLK=14MHz，采样时间为1.5个ADC周期
TCONV = 1.5 + 12.5 = 14个ADC周期 = 1μs
校准
• ADC有一个内置自校准模式。校准可大幅减小因内部电容器组的变化而造成的准精度误差。校准期间，在每个电容器上都会计算出一个误差修正码(数字值)，这个码用于消除在随后的转换中每个电容器上产生的误差
• 建议在每次上电后执行一次校准
• 启动校准前， ADC必须处于关电状态超过至少两个ADC时钟周期

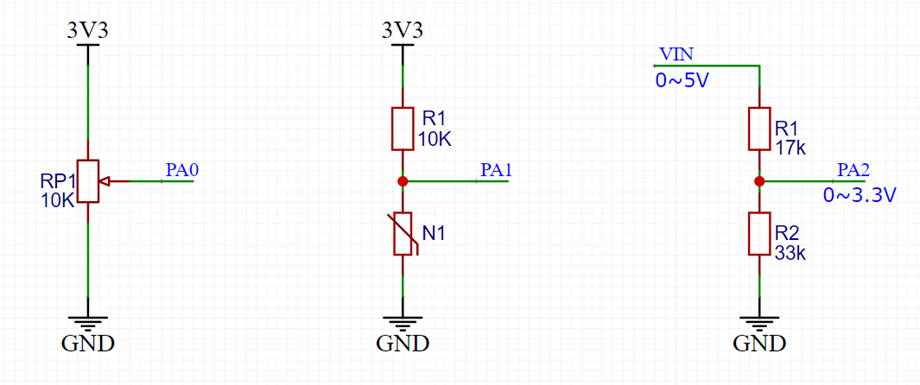

硬件电路
示例程序
一般步骤
１．开启RCC时钟，ADC,GPIO。
２．配置GPIO为模拟输入。
３．配置多路开关，将所要转换的通道接入规则组。
４．配置ADC转换器
５．调用ADC_cmd()函数使能ADC。
AD单通道
main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
//
uint16_t ADValue; // 存储AD转换后的数值
float Voltage; // 存储计算后的电压值
//
int main(void)
{
// 初始化
OLED_Init();
AD_Init();
OLED_ShowString(1, 1, "ADValue:");
OLED_ShowString(2, 1, "Volatge:0.00V");
while (1)
{
ADValue = AD_GetValue(); // 获取AD转换后的数值
Voltage = (float)ADValue / 4095 * 3.3; // 计算电压值
// 在OLED上显示AD值和电压值（带小数点）
OLED_ShowNum(1, 9, ADValue, 4);
OLED_ShowNum(2, 9, Voltage, 1);
// 在OLED上显示电压值的小数部分（两位小数）
OLED_ShowNum(2, 11, (uint16_t)(Voltage * 100) % 100, 2);
Delay_ms(100); // 延时100毫秒
}
}
AD.c
#include "stm32f10x.h"
void AD_Init(void)
{
// 使能ADC1和GPIOA的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 配置ADC时钟分频
RCC_ADCCLKConfig(RCC_PCLK2_Div6);
// 配置GPIO
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; // 配置引脚为模拟输入模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 配置ADC的通道、采样时间
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);
//利用结构体配置ADC
ADC_InitTypeDef ADC_InitStructure;
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; // 独立模式
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; // 数据右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; // 不使用外部触发
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; // 单次转换
ADC_InitStructure.ADC_ScanConvMode = DISABLE; // 非扫描模式
ADC_InitStructure.ADC_NbrOfChannel = 1; // 转换通道数为1
ADC_Init(ADC1, &ADC_InitStructure);
// 启用ADC1
ADC_Cmd(ADC1, ENABLE);
//校准
ADC_ResetCalibration(ADC1); // 复位校准寄存器
while (ADC_GetResetCalibrationStatus(ADC1) == SET); // 等待校准寄存器复位完成
ADC_StartCalibration(ADC1); // 启动ADC1校准
while (ADC_GetCalibrationStatus(ADC1) == SET); // 等待校准完成
}
//转换函数
uint16_t AD_GetValue(void)
{
ADC_SoftwareStartConvCmd(ADC1, ENABLE); // 启动ADC转换
while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET); // 等待转换完成
return ADC_GetConversionValue(ADC1); // 获取ADC转换结果
}
AD多通道
采用扫描模式实现多通道，最好配合DMA防止数据覆盖。
本次利用单次转换非扫描模式，只需在每次触发转换之前，手动更改一下列表第一个位置通道即可。
main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
// 存储四个ADC通道的转换值
uint16_t AD0, AD1, AD2, AD3;
int main(void)
{
// 初始化
OLED_Init();
AD_Init();
OLED_ShowString(1, 1, "AD0:");
OLED_ShowString(2, 1, "AD1:");
OLED_ShowString(3, 1, "AD2:");
OLED_ShowString(4, 1, "AD3:");
while (1)
{
// 获取ADC通道的转换值
AD0 = AD_GetValue(ADC_Channel_0);
AD1 = AD_GetValue(ADC_Channel_1);
AD2 = AD_GetValue(ADC_Channel_2);
AD3 = AD_GetValue(ADC_Channel_3);
// 在OLED上显示
OLED_ShowNum(1, 5, AD0, 4);
OLED_ShowNum(2, 5, AD1, 4);
OLED_ShowNum(3, 5, AD2, 4);
OLED_ShowNum(4, 5, AD3, 4);
// 延时100毫秒
Delay_ms(100);
}
}
AD.c
#include "stm32f10x.h"
void AD_Init(void)
{
// 使能ADC1和GPIOA的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 配置ADC时钟分频
RCC_ADCCLKConfig(RCC_PCLK2_Div6);
// 配置GPIO引脚为模拟输入模式
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 配置ADC的通道、采样时间等参数
ADC_InitTypeDef ADC_InitStructure;
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; // 独立模式
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; // 数据右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; // 不使用外部触发
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; // 单次转换
ADC_InitStructure.ADC_ScanConvMode = DISABLE; // 非扫描模式
ADC_InitStructure.ADC_NbrOfChannel = 1; // 转换通道数为1
ADC_Init(ADC1, &ADC_InitStructure);
// 启用ADC1
ADC_Cmd(ADC1, ENABLE);
//校准
ADC_ResetCalibration(ADC1); // 复位校准寄存器
while (ADC_GetResetCalibrationStatus(ADC1) == SET); // 等待校准寄存器复位完成
ADC_StartCalibration(ADC1); // 启动ADC1校准
while (ADC_GetCalibrationStatus(ADC1) == SET); // 等待校准完成
}
//
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5); // 配置ADC
ADC_SoftwareStartConvCmd(ADC1, ENABLE); // 启动ADC转换
while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET); // 等待转换完成
return ADC_GetConversionValue(ADC1); // 获取ADC转换结果
}
DMA
DMA简介
• DMA（Direct Memory Access）直接存储器存取
• DMA可以提供外设和存储器或者存储器和存储器之间的高速数据传输，无须CPU干预，节省了CPU的资源（可直接访问32内部存储器，包括内存SRAM，Flash）
• 12个独立可配置的通道： DMA1（7个通道）， DMA2（5个通道）
• 每个通道都支持软件触发和特定的硬件触发
• STM32F103C8T6 DMA资源：DMA1（7个通道）
存储器映像
DMA框图
DMA基本结构
DMA无法进行SRAM到Flash，Flash到Flash操作。M2M用于选择硬件触发或软件触发，EN位为DMA的开关控制。
DMA请求
使用硬件触发需选择专门的通道，选择软件触发则可任意选择。

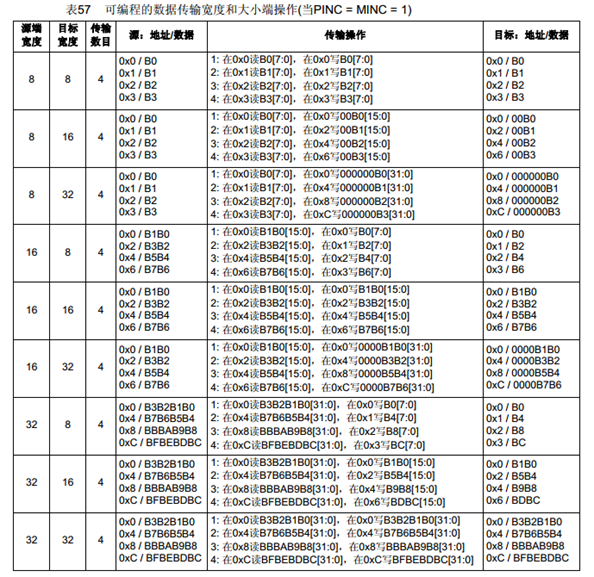

数据宽度与对齐
源端宽度=目标宽度，数据正常传输。
源端宽度＜目标宽度，目标前面空位补零。
源端宽度＞目标宽度，舍弃源端高位。
数据转运+DMA
将DataA转运到DataB，外设地址给DataA数组地址，存储器地址给DataB的首地址，宽度都为8位传输，且两地址都自增，传输计数器赋值为7，无需自动重装，使用软件触发，调用DMA_cmd();
ADC扫描模式+DMA
示例程序
DMA数据转运
main.c
#include "stm32f10x.h" // 包含STM32标准库的头文件
#include "Delay.h" // 包含自定义延时函数的头文件
#include "OLED.h" // 包含OLED显示屏的头文件
#include "MyDMA.h" // 包含自定义DMA初始化和传输函数的头文件
// 定义两个数组，DataA和DataB，分别用于存储数据
uint8_t DataA[] = {0x01, 0x02, 0x03, 0x04};
uint8_t DataB[] = {0, 0, 0, 0};
int main(void)
{
// 初始化OLED显示屏
OLED_Init();
// 使用自定义的DMA初始化函数初始化DMA，并配置数据源和目标地址
MyDMA_Init((uint32_t)DataA, (uint32_t)DataB, 4);
// 在OLED上显示文本和数据的初始状态
OLED_ShowString(1, 1, "DataA");
OLED_ShowString(3, 1, "DataB");
OLED_ShowHexNum(1, 8, (uint32_t)DataA, 8);
OLED_ShowHexNum(3, 8, (uint32_t)DataB, 8);
while (1)
{
// 修改DataA数组的值
DataA[0]++;
DataA[1]++;
DataA[2]++;
DataA[3]++;
// 在OLED上显示DataA和DataB的各个元素的值
OLED_ShowHexNum(2, 1, DataA[0], 2);
OLED_ShowHexNum(2, 4, DataA[1], 2);
OLED_ShowHexNum(2, 7, DataA[2], 2);
OLED_ShowHexNum(2, 10, DataA[3], 2);
OLED_ShowHexNum(4, 1, DataB[0], 2);
OLED_ShowHexNum(4, 4, DataB[1], 2);
OLED_ShowHexNum(4, 7, DataB[2], 2);
OLED_ShowHexNum(4, 10, DataB[3], 2);
// 使用自定义的延时函数延时1秒
Delay_ms(1000);
// 使用DMA传输数据
MyDMA_Transfer();
// 再次在OLED上显示DataA和DataB的各个元素的值
OLED_ShowHexNum(2, 1, DataA[0], 2);
OLED_ShowHexNum(2, 4, DataA[1], 2);
OLED_ShowHexNum(2, 7, DataA[2], 2);
OLED_ShowHexNum(2, 10, DataA[3], 2);
OLED_ShowHexNum(4, 1, DataB[0], 2);
OLED_ShowHexNum(4, 4, DataB[1], 2);
OLED_ShowHexNum(4, 7, DataB[2], 2);
OLED_ShowHexNum(4, 10, DataB[3], 2);
// 使用自定义的延时函数延时1秒
Delay_ms(1000);
}
}
MyDMA.c
#include "stm32f10x.h"
// 定义一个全局变量，用于存储DMA传输的数据大小
uint16_t MyDMA_Size;
// DMA初始化函数，用于配置DMA通道
void MyDMA_Init(uint32_t AddrA, uint32_t AddrB, uint16_t Size)
{
MyDMA_Size = Size; // 将传入的数据大小保存到全局变量中
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE); // 启用DMA1时钟
//结构体配置DMA
DMA_InitTypeDef DMA_InitStructure;
DMA_InitStructure.DMA_PeripheralBaseAddr = AddrA; // 配置外设基地址
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; // 配置外设数据大小为字节
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable; // 允许外设地址递增
DMA_InitStructure.DMA_MemoryBaseAddr = AddrB; // 配置内存基地址
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; // 配置内存数据大小为字节
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; // 允许内存地址递增
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; // 数据传输方向：从外设到内存
DMA_InitStructure.DMA_BufferSize = Size; // 配置DMA传输的数据大小
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal; // DMA工作模式为普通模式
DMA_InitStructure.DMA_M2M = DMA_M2M_Enable; // 启用内存到内存传输
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium; // 配置DMA优先级为中等
DMA_Init(DMA1_Channel1, &DMA_InitStructure); // 使用通道1初始化DMA
// 禁用DMA通道1，等待启动传输
DMA_Cmd(DMA1_Channel1, DISABLE);
}
// DMA传输函数，用于启动DMA传输
void MyDMA_Transfer(void)
{
DMA_Cmd(DMA1_Channel1, DISABLE); // 禁用DMA通道1，准备重新配置
DMA_SetCurrDataCounter(DMA1_Channel1, MyDMA_Size); // 配置当前数据传输计数器的值
DMA_Cmd(DMA1_Channel1, ENABLE); // 启用DMA通道1，开始传输
while (DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET); // 等待传输完成，检查传输完成标志
DMA_ClearFlag(DMA1_FLAG_TC1); // 清除传输完成标志
}
DMA+AD多通道
main.c
#include "stm32f10x.h"
#include "AD.h"
#include "OLED.h"
#include "Delay.h"
int main(void)
{
// 初始化
OLED_Init();
AD_Init();
OLED_ShowString(1, 1, "AD0:");
OLED_ShowString(2, 1, "AD1:");
OLED_ShowString(3, 1, "AD2:");
OLED_ShowString(4, 1, "AD3:");
while (1)
{
// 读取ADC模块的四个通道（AD0、AD1、AD2、AD3）的值，并显示在OLED屏上
OLED_ShowNum(1, 5, AD_Value[0], 4);
OLED_ShowNum(2, 5, AD_Value[1], 4);
OLED_ShowNum(3, 5, AD_Value[2], 4);
OLED_ShowNum(4, 5, AD_Value[3], 4);
// 延时100毫秒
Delay_ms(100);
}
}
AD.c
#include "stm32f10x.h"
// 用于存储ADC模块的转换结果
uint16_t AD_Value[4];
void AD_Init(void)
{
// 启用ADC1、GPIOA和DMA1的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);
// 配置ADC时钟分频
RCC_ADCCLKConfig(RCC_PCLK2_Div6);
// 配置ADC通道对应的GPIO引脚为模拟输入模式
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 配置ADC通道和采样时间
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_55Cycles5);
// 配置ADC工作模式和DMA模式
ADC_InitTypeDef ADC_InitStructure;
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;
ADC_InitStructure.ADC_ScanConvMode = ENABLE;
ADC_InitStructure.ADC_NbrOfChannel = 4;
ADC_Init(ADC1, &ADC_InitStructure);
// 配置DMA通道，用于传输ADC数据
DMA_InitTypeDef DMA_InitStructure;
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;
DMA_InitStructure.DMA_BufferSize = 4;
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;
DMA_Init(DMA1_Channel1, &DMA_InitStructure);
// 启用DMA通道
DMA_Cmd(DMA1_Channel1, ENABLE);
// 启用ADC的DMA传输
ADC_DMACmd(ADC1, ENABLE);
// 启用ADC
ADC_Cmd(ADC1, ENABLE);
// 复位ADC校准
ADC_ResetCalibration(ADC1);
while (ADC_GetResetCalibrationStatus(ADC1) == SET);
// 开始ADC校准
ADC_StartCalibration(ADC1);
while (ADC_GetCalibrationStatus(ADC1) == SET);
// 启动ADC转换
ADC_SoftwareStartConvCmd(ADC1, ENABLE);
}
USART串口
通信接口
• 通信的目的：将一个设备的数据传送到另一个设备，扩展硬件系统
• 通信协议：制定通信的规则，通信双方按照协议规则进行数据收发
引脚：
TX：数据发送引脚
RX：数据接收引脚
SCL：时钟线
SDA：数据线
SCLK：时钟
MOSI：主机输出数据脚
MISO：主机输入数据脚
CS：片选，用于指定通信对象
CAN和USB：表中的双引脚用于表示差分信号。
双工：
全双工：双方可同时互相发送和接受信息。
半双工：任意一方发送的时候，另一方只能接收。
单工：只能一方发送，另一方接收，单向传输。
时钟：
同步：双方通信配有时钟线
异步：自定义时钟
单端：引脚的高低电平为GND的电压差，所以双方需要共地。
硬件电路
• 简单双向串口通信有两根通信线（发送端TX和接收端RX）
• TX与RX要交叉连接
• 当只需单向的数据传输时，可以只接一根通信线
• 当电平标准不一致时，需要加电平转换芯片
电平标准
电平标准是数据1和数据0的表达方式，是传输线缆中人为规定的电压与数据的对应关系，串口常用的电平标准有如下三种：
• TTL电平：+3.3V或+5V表示1，0V表示0
• RS232电平：-3 ~ -15V表示1，+3 ~ +15V表示0
• RS485电平：两线压差+2 ~ +6V表示1，-2 ~ -6V表示0（差分信号）
串口参数及时序
• 波特率：串口通信的速率
• 起始位：标志一个数据帧的开始，固定为低电平
• 数据位：数据帧的有效载荷，1为高电平，0为低电平，低位先行
• 校验位：用于数据验证，根据数据位计算得来
• 停止位：用于数据帧间隔，固定为高电平
右图RB8/TB8为奇偶校验位。

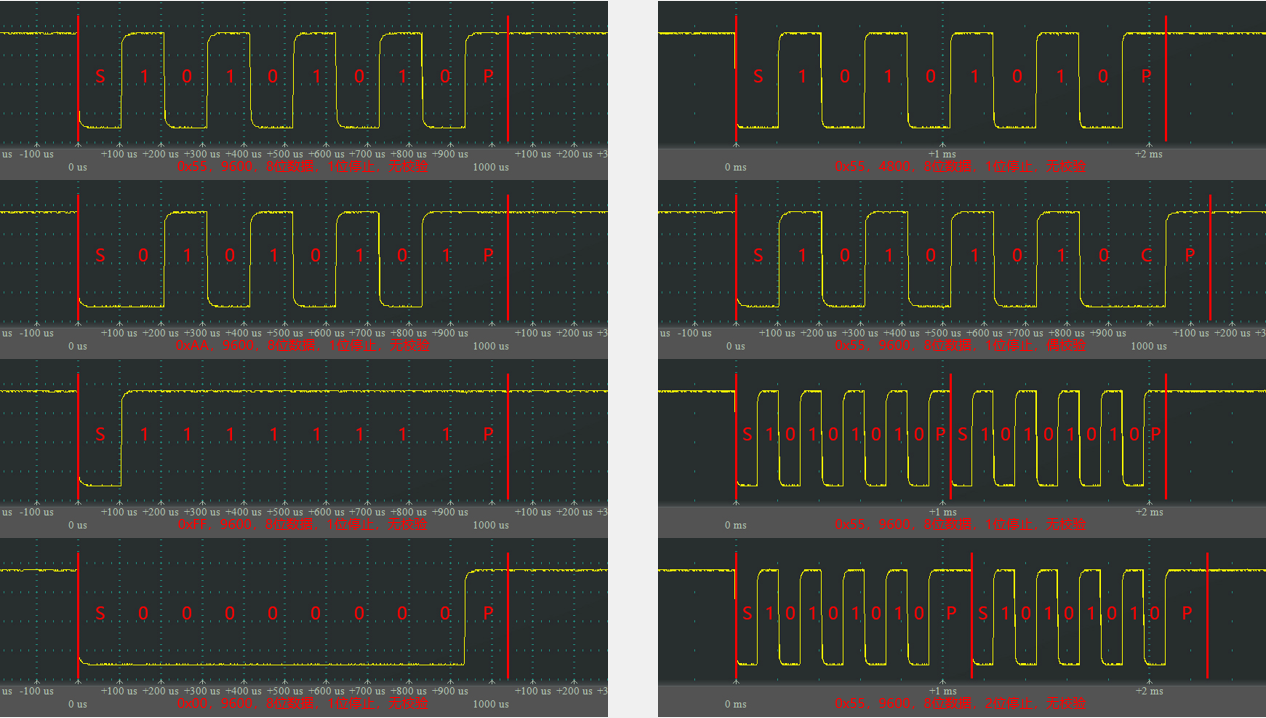

串口时序
各种情况下，串口发送数据的时序。
USART外设简介
• USART（Universal Synchronous/Asynchronous Receiver/Transmitter）通用同步/异步收发器
• USART是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出去，也可自动接收RX引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里
• 自带波特率发生器，最高达4.5Mbits/s（可理解为分频器）
• 可配置数据位长度（8/9）、停止位长度（0.5/1/1.5/2）
• 可选校验位（无校验/奇校验/偶校验）
• 支持同步模式（CLK时钟输出）、硬件流控制、DMA、智能卡、IrDA、LIN
• STM32F103C8T6 USART资源： USART1、 USART2、 USART3
USART框图
USART基本结构
数据帧
起始位侦测
数据采样
波特率发生器
• 发送器和接收器的波特率由波特率寄存器BRR里的DIV确定
• 计算公式：波特率 = fPCLK2/1 / (16 * DIV)
数据模式
• HEX模式/十六进制模式/二进制模式：以原始数据的形式显示
• 文本模式/字符模式：以原始数据编码后的形式显示
示例程序
串口发送/接收数据
main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"
//定义接收数据
uint8_t RxData;
int main(void)
{
//初始化数据
OLED_Init();
OLED_ShowString(1, 1, "RxData:");
Serial_Init();
while (1)
{
//实现功能为数据互传，当上位机发送数据，从机接收到数据时，将收到的数据回传发送。
if (Serial_GetRxFlag() == 1)
{
RxData = Serial_GetRxData();
Serial_SendByte(RxData);
OLED_ShowHexNum(1, 8, RxData, 2);
}
}
}
Serial.c
#include "stm32f10x.h" // Device header
#include
#include
//定义临时变量
uint8_t Serial_RxData;
uint8_t Serial_RxFlag;
//初始化函数
void Serial_Init(void)
{
//开启GPIO和USART的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
//初始化GPIO
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
//用于接收
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
//配置USART
USART_InitTypeDef USART_InitStructure;
USART_InitStructure.USART_BaudRate = 9600; //配置波特率
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; //不使用硬件流控制
USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx; //配置USART为发送和接收模式
USART_InitStructure.USART_Parity = USART_Parity_No; //配置校验位，无校验
USART_InitStructure.USART_StopBits = USART_StopBits_1; //停止位为1位
USART_InitStructure.USART_WordLength = USART_WordLength_8b; //子长为8字节
USART_Init(USART1, &USART_InitStructure);
//开启USART中断
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
//用NVIC进行分组
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
//配置中断
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_Init(&NVIC_InitStructure);
//使能USART
USART_Cmd(USART1, ENABLE);
}
//发送一个字节，调用标准库函数发送字节，并判断标志位等待发送。
void Serial_SendByte(uint8_t Byte)
{
USART_SendData(USART1, Byte);
while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}
//发送一个数组
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
uint16_t i;
for (i = 0; i < Length; i ++)
{
Serial_SendByte(Array[i]);
}
}
//发送字符串
void Serial_SendString(char *String)
{
uint8_t i;
for (i = 0; String[i] != '\0'; i ++)
{
Serial_SendByte(String[i]);
}
}
//求平方
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
uint32_t Result = 1;
while (Y --)
{
Result *= X;
}
return Result;
}
//发送数字
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
uint8_t i;
for (i = 0; i < Length; i ++)
{
Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');
}
}
//printf调用fputc打印，此函数使fputc为发送到串口。
int fputc(int ch, FILE *f)
{
Serial_SendByte(ch);
return ch;
}
//printf重定向，用于在程序中，调用printf，可打印数据至串口
void Serial_Printf(char *format, ...)
{
char String[100];
va_list arg;
va_start(arg, format);
vsprintf(String, format, arg);
va_end(arg);
Serial_SendString(String);
}
//自定义函数，获取读标志位
uint8_t Serial_GetRxFlag(void)
{
if (Serial_RxFlag == 1)
{
Serial_RxFlag = 0;
return 1;
}
return 0;
}
//自定义函数，获取读标志位
uint8_t Serial_GetRxData(void)
{
return Serial_RxData;
}
//USART中断，读取接收数据
void USART1_IRQHandler(void)
{
if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)
{
Serial_RxData = USART_ReceiveData(USART1);
Serial_RxFlag = 1;
USART_ClearITPendingBit(USART1, USART_IT_RXNE);
}
}
具体函数功能已有注释，值得一提的是发送数字的功能，除了示例程序中，求数字次方再提取数字（此方法在博客C语言循环结构中的题目《计数问题》有更好的处理）。也可以利用发送字符串的功能。利用C语言函数，可将数字转换为字符串再发送。当然，别忘了引入C语言头文件<stdio.h>。
1 | char VoltageStr[10]; // 定义一个足够大的字符数组来存储转换后的字符串 |
数据包
HEX数据包
文本数据包
HEX数据包接收
文本数据包接收
在程序设计中，需设计一个能记住不同状态的机制，称为状态机。
示例程序
串口收发HEX数据包
main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"
#include "Key.h"
// 用于存储按键的状态
uint8_t KeyNum;
int main(void)
{
//初始化
OLED_Init();
Key_Init();
Serial_Init();
OLED_ShowString(1, 1, "TxPacket");
OLED_ShowString(3, 1, "RxPacket");
// 预设串口发送数据的内容
Serial_TxPacket[0] = 0x01;
Serial_TxPacket[1] = 0x02;
Serial_TxPacket[2] = 0x03;
Serial_TxPacket[3] = 0x04;
while (1)
{
//获取按键状态
KeyNum = Key_GetNum();
// 如果按键被按下，将递增串口发送数据的内容
if (KeyNum == 1)
{
Serial_TxPacket[0]++;
Serial_TxPacket[1]++;
Serial_TxPacket[2]++;
Serial_TxPacket[3]++;
// 发送串口数据
Serial_SendPacket();
// 在OLED上显示发送数据的十六进制值
OLED_ShowHexNum(2, 1, Serial_TxPacket[0], 2);
OLED_ShowHexNum(2, 4, Serial_TxPacket[1], 2);
OLED_ShowHexNum(2, 7, Serial_TxPacket[2], 2);
OLED_ShowHexNum(2, 10, Serial_TxPacket[3], 2);
}
// 如果收到串口接收标志位
if (Serial_GetRxFlag() == 1)
{
// 在OLED上显示接收到的数据的十六进制值
OLED_ShowHexNum(4, 1, Serial_RxPacket[0], 2);
OLED_ShowHexNum(4, 4, Serial_RxPacket[1], 2);
OLED_ShowHexNum(4, 7, Serial_RxPacket[2], 2);
OLED_ShowHexNum(4, 10, Serial_RxPacket[3], 2);
}
}
}
Serial.c
#include "stm32f10x.h" // 包含STM32的设备头文件
#include
#include
//定义数据
uint8_t Serial_TxPacket[4]; // 用于存储串口发送的数据
uint8_t Serial_RxPacket[4]; // 用于存储串口接收的数据
uint8_t Serial_RxFlag; // 串口接收标志位
// 初始化串口
void Serial_Init(void)
{
// 使能USART1和GPIOA的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
//配置GPIO发送端口
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; // USART1的TX引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
//配置GPIO接收端口
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; // USART1的RX引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
//配置USART
USART_InitTypeDef USART_InitStructure;
USART_InitStructure.USART_BaudRate = 9600; // 波特率设置为9600
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
USART_InitStructure.USART_Parity = USART_Parity_No;
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
USART_Init(USART1, &USART_InitStructure);
// 使能USART1的接收中断
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
// 设置NVIC的优先级分组为组2
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
// 配置USART1的中断
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_Init(&NVIC_InitStructure);
// 使能USART1
USART_Cmd(USART1, ENABLE);
}
// 发送单个字节
void Serial_SendByte(uint8_t Byte)
{
USART_SendData(USART1, Byte);
while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}
// 发送字节数组
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
uint16_t i;
for (i = 0; i < Length; i ++)
{
Serial_SendByte(Array[i]);
}
}
// 发送字符串
void Serial_SendString(char *String)
{
uint8_t i;
for (i = 0; String[i] != '\0'; i ++)
{
Serial_SendByte(String[i]);
}
}
// 计算X的Y次方
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
uint32_t Result = 1;
while (Y --)
{
Result *= X;
}
return Result;
}
// 发送数字
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
uint8_t i;
for (i = 0; i < Length; i ++)
{
Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');
}
}
// 重定向printf函数
int fputc(int ch, FILE *f)
{
Serial_SendByte(ch);
return ch;
}
// 带格式的字符串发送
void Serial_Printf(char *format, ...)
{
char String[100];
va_list arg;
va_start(arg, format);
vsprintf(String, format, arg);
va_end(arg);
Serial_SendString(String);
}
// 发送串口数据包
void Serial_SendPacket(void)
{
Serial_SendByte(0xFF); //数据包包头
Serial_SendArray(Serial_TxPacket, 4); //数据包数据
Serial_SendByte(0xFE); //数据包包尾
}
// 获取串口接收标志位
uint8_t Serial_GetRxFlag(void)
{
if (Serial_RxFlag == 1)
{
Serial_RxFlag = 0;
return 1;
}
return 0;
}
// USART1的中断处理函数，内有状态机，处理数据包各种情况
void USART1_IRQHandler(void)
{
static uint8_t RxState = 0;
static uint8_t pRxPacket = 0;
if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)
{
uint8_t RxData = USART_ReceiveData(USART1);
if (RxState == 0)
{
if (RxData == 0xFF)
{
RxState = 1;
pRxPacket = 0;
}
}
else if (RxState == 1)
{
Serial_RxPacket[pRxPacket] = RxData;
pRxPacket ++;
if (pRxPacket >= 4)
{
RxState = 2;
}
}
else if (RxState == 2)
{
if (RxData == 0xFE)
{
RxState = 0;
Serial_RxFlag = 1;
}
}
USART_ClearITPendingBit(USART1, USART_IT_RXNE);
}
}
Serial.h
#ifndef __SERIAL_H
#define __SERIAL_H
//
#include
//定义变量时用extern，可被主函数调用。
extern uint8_t Serial_TxPacket[];
extern uint8_t Serial_RxPacket[];
//
void Serial_Init(void); //初始化
void Serial_SendByte(uint8_t Byte); //发送字节
void Serial_SendArray(uint8_t *Array, uint16_t Length); //发送数组
void Serial_SendString(char *String); //发送字符串
void Serial_SendNumber(uint32_t Number, uint8_t Length); //发送数字
void Serial_Printf(char *format, ...); //打印至串口
void Serial_SendPacket(void); //发送数据包
uint8_t Serial_GetRxFlag(void); //获取接收标志位
//
#endif
这里引入.h文件是因为定义到Sericl.c的变量，需要在main.c调用。
各函数功能和串口收发数据区别不大，但在中断函数中引入的状态机，先等待包头，收到包头后开启接受数据的函数，并保存至数组。接受完毕后等待包尾，完成一个数据包的传输。
主函数的功能是按下按钮时，将发送以“FF 02 03 04 05 FE”为格式的数据包，按键每按下一次，数据包内的数据将自增1。也可以用同样的格式发送数据包，发送和接受的数据包的数据（不含包头包尾）将在OLED显示。
串口收发文本数据包
main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"
#include "LED.h"
#include "string.h"
int main(void)
{
//初始化
OLED_Init();
LED_Init();
Serial_Init();
OLED_ShowString(1, 1, "TxPacket");
OLED_ShowString(3, 1, "RxPacket");
while (1)
{
if (Serial_RxFlag == 1) // 如果收到串口接收标志位
{
OLED_ShowString(4, 1, " "); // 清除OLED上的数据
OLED_ShowString(4, 1, Serial_RxPacket); // 在OLED上显示收到的数据
if (strcmp(Serial_RxPacket, "LED_ON") == 0) // 如果收到 "LED_ON" 命令
{
LED1_ON(); // 打开LED1
Serial_SendString("LED_ON_OK\r\n"); // 发送成功消息给串口
OLED_ShowString(2, 1, " "); // 清除OLED上的数据
OLED_ShowString(2, 1, "LED_ON_OK"); // 在OLED上显示 "LED_ON_OK"
}
else if (strcmp(Serial_RxPacket, "LED_OFF") == 0) // 如果收到 "LED_OFF" 命令
{
LED1_OFF(); // 关闭LED1
Serial_SendString("LED_OFF_OK\r\n"); // 发送成功消息给串口
OLED_ShowString(2, 1, " "); // 清除OLED上的数据
OLED_ShowString(2, 1, "LED_OFF_OK"); // 在OLED上显示 "LED_OFF_OK"
}
else
{
Serial_SendString("ERROR_COMMAND\r\n"); // 发送错误消息给串口
OLED_ShowString(2, 1, " "); // 清除OLED上的数据
OLED_ShowString(2, 1, "ERROR_COMMAND"); // 在OLED上显示 "ERROR_COMMAND"
}
Serial_RxFlag = 0; // 重置串口接收标志位
}
}
}
Serial.c
#include "stm32f10x.h"
#include
#include
//
char Serial_RxPacket[100]; // 存储串口接收的数据，最大长度为100
uint8_t Serial_RxFlag; // 串口接收标志位
// 初始化串口
void Serial_Init(void)
{
// 使能USART1和GPIOA的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
//配置GPIO发送端
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; // USART1的TX引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
//配置GPIO接收端
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; // USART1的RX引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
//配置USART
USART_InitTypeDef USART_InitStructure;
USART_InitStructure.USART_BaudRate = 9600; // 波特率设置为9600
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
USART_InitStructure.USART_Parity = USART_Parity_No;
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
USART_Init(USART1, &USART_InitStructure);
// 使能USART1的接收中断
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
// 设置NVIC的优先级分组为组2
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
// 配置USART1的中断
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_Init(&NVIC_InitStructure);
// 使能USART1
USART_Cmd(USART1, ENABLE);
}
// 发送单个字节
void Serial_SendByte(uint8_t Byte)
{
USART_SendData(USART1, Byte);
while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}
// 发送字节数组
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
uint16_t i;
for (i = 0; i < Length; i ++)
{
Serial_SendByte(Array[i]);
}
}
// 发送字符串
void Serial_SendString(char *String)
{
uint8_t i;
for (i = 0; String[i] != '\0'; i ++)
{
Serial_SendByte(String[i]);
}
}
// 计算X的Y次方
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
uint32_t Result = 1;
while (Y --)
{
Result *= X;
}
return Result;
}
// 发送数字
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
uint8_t i;
for (i = 0; i < Length; i ++)
{
Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');
}
}
// 重定向printf函数
int fputc(int ch, FILE *f)
{
Serial_SendByte(ch);
return ch;
}
// 带格式的字符串发送
void Serial_Printf(char *format, ...)
{
char String[100];
va_list arg;
va_start(arg, format);
vsprintf(String, format, arg);
va_end(arg);
Serial_SendString(String);
}
// USART1的中断处理函数，内有状态机，处理数据包各种情况
void USART1_IRQHandler(void)
{
static uint8_t RxState = 0;
static uint8_t pRxPacket = 0;
if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)
{
uint8_t RxData = USART_ReceiveData(USART1);
if (RxState == 0)
{
if (RxData == '@' && Serial_RxFlag == 0) // 如果接收到'@'字符且标志位为0
{
RxState = 1;
pRxPacket = 0;
}
}
else if (RxState == 1)
{
if (RxData == '\r') // 如果接收到'\r'字符
{
RxState = 2;
}
else
{
Serial_RxPacket[pRxPacket] = RxData; // 存储接收到的字符
pRxPacket ++;
}
}
else if (RxState == 2)
{
if (RxData == '\n') // 如果接收到'\n'字符
{
RxState = 0;
Serial_RxPacket[pRxPacket] = '\0'; // 在末尾添加字符串结束符
Serial_RxFlag = 1; // 设置串口接收标志位为1，表示接收完成
}
}
//清除标志位
USART_ClearITPendingBit(USART1, USART_IT_RXNE);
}
}
Serial.h
#ifndef __SERIAL_H
#define __SERIAL_H
#include
// 定义串口接收缓冲区和接收标志位，这些变量可在main中引用
extern char Serial_RxPacket[];
extern uint8_t Serial_RxFlag;
//
void Serial_Init(void); // 串口初始化函数
void Serial_SendByte(uint8_t Byte); // 发送单个字节到串口
void Serial_SendArray(uint8_t *Array, uint16_t Length); // 发送字节数组到串口
void Serial_SendString(char *String); // 发送字符串到串口
void Serial_SendNumber(uint32_t Number, uint8_t Length); // 发送一个数字到串口，Length 表示数字的位数
void Serial_Printf(char *format, ...); // 带格式的字符串发送，类似于 printf
//
#endif
和HEX数据包类似，只是将数据形式换成了字符型。就不做过多说明。
main函数实现的功能为，在上位机输入‘@’为包头，输入‘LED_ON’为数据，换行为包尾，发送后将点亮LED，并回传“LED_ON_OK”，输入‘LED_OFF’为数据，发送后将熄灭LED，并回传“LED_OFF_OK”。输入其它指令将无法控制LED，并收到回传“ERROE_COMMAND”。
FlyMcu程序烧录
串口下载原理
写入的代码通过软件生成.hex文件后，配置BOOT引脚，使STM32执行BootLoader程序，设置BOOT0 = 1并按下复位键，等程序下载完，此时仍在执行下载程序，所以需置BOOT0 = 0，再次按下复位键。
如果stm32没有设置读保护，则写入的程序可被软件读出来，当然，一般只能是hex一类，反编译源码还是不现实。
